Клапан обратный нержавеющая сталь Power Water FV-С 1 дюйм для отопления, ГВС, насосных станций, абиссинсиких скважин
Для товаров до 25 кг.

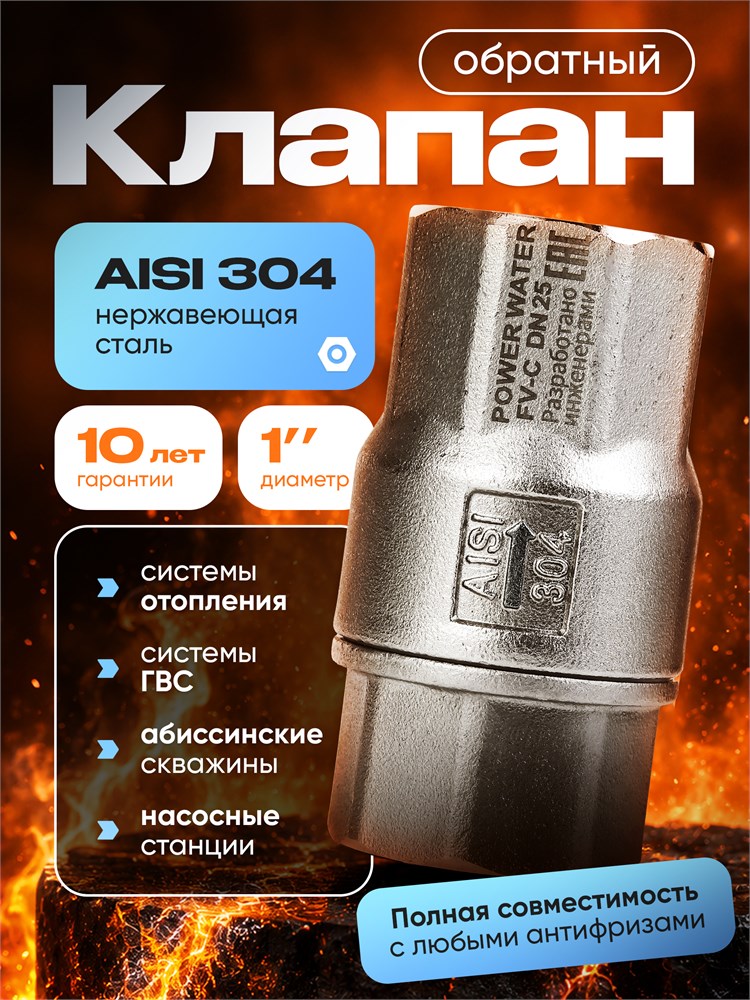

Обратный клапан Power Water FV-C 1" — нержавеющая сталь, запатентованная конструкция
Полнопроходной обратный клапан полного запирания из нержавеющей стали AISI 304 (low magnet) с двумя внутренними резьбами BSP. Разработан нашими инженерами с нуля и защищён заявкой на полезную модель (МПК F16K 15/06). Для абиссинских скважин, систем отопления, водоснабжения и насосных станций — там, где нужно врезать клапан в линию между фитингами.
PN16 · +1…+120 °C · открытие при перепаде 0,01 кг/см² · ремкомплект в комплекте · ресурс 30+ летFV-C — вторая модификация запатентованного клапана Power Water: оба торца с внутренней резьбой, поэтому он монтируется в разрез линии через два фитинга. Внутренняя механика идентична модели FV-D, которую мы рекомендуем к скважинным насосам PW TF3: дугообразное седло, двустороннее позиционирование запорного элемента и удержание уплотнительного кольца в проточке — решения, которых нет у типовых клапанов.
Основные характеристики
| Размер | 1" (DN 25, резьба BSPP) |
|---|---|
| Тип подключения | внутренняя резьба с обеих сторон (модель FV-C); у модели FV-D — наружная со стороны насоса |
| Материал корпуса, седла и пружины | нержавеющая сталь AISI 304 (low magnet) |
| Уплотнение запорного элемента | кольцо O-ring из фторкаучука (FKM) |
| Прокладка между половинами корпуса | фторопласт (PTFE) |
| Номинальное давление | PN16 — 16 бар (1,6 МПа) |
| Температура эксплуатации | от +1 до +120 °C |
| Рабочая среда | вода — холодное и горячее водоснабжение, отопление |
| Порог открытия | перепад давления от 0,01 кг/см² |
| Габариты | соединительная резьба половин M38,5×1,5, шестигранник 37 мм |
| Вес | около 285 г |
| Маркировка | лазерная: POWER WATER FV-C 1" EAC, «Разработано инженерами»; литая: стрелка потока, AISI 304, 1", PN16 |
| Линейка серии | FV-D и FV-C: 1/2", 3/4", 1", 1 1/4", 1 1/2", 2" (DN 15–DN 50) |
Ключевые преимущества конструкции
- Дугообразное седло («четверть окружности»)
По мере износа кольца запорный элемент плавно смещается по дуге седла — и сохраняет поджатие. В типовых клапанах с плоским или конусным седлом износ кольца означает потерю герметичности.
- Выступ проточки удерживает кольцо
Диаметр выступа проточки больше внешнего диаметра кольца — уплотнение физически не может выпасть из посадочного места даже при износе и смещении рабочего положения.
- Двусторонние направляющие штоки
Запорный элемент направлен с обеих сторон: перекос при закрытии исключён, кольцо изнашивается равномерно, а не «наискосок». У нержавеющих клапанов конкурентов — только односторонняя схема.
- Уплотнение О-образное, а не плоская прокладка
Меньшее сопротивление потоку, меньше пятно контакта — частицам примесей негде застревать в зоне уплотнения.
- Цельная нержавеющая сталь вместо латуни
Корпус, седло, штоки и пружина — AISI 304. Выдерживает большие моменты затяжки без риска срыва резьбы: латунные клапаны конкурентов собраны прессованием или резьбой с «срыванием» — без возможности разобрать.
- Разборная конструкция и ремкомплект
Клапан можно вскрыть даже через 10 лет и заменить прокладки и пружину — срок службы до 30 и более лет.
- Прокладка PTFE между половинами корпуса
Позволяет затянуть обе части большим моментом без повреждения упорной ложбины — соединение не течёт и не разбалтывается.
- Пружина из нержавеющей стали
Не ржавеет и не теряет упругость, в отличие от обычной углеродистой стали в массовых клапанах — гарантирует закрытие даже при горизонтальном монтаже и малом перепаде давления.
Принцип работы
- Открытие. Давление со стороны впускного канала поднимает запорный элемент — пружина сжимается, вода идёт по стрелке на корпусе. Для открытия достаточно перепада от 0,01 кг/см²: сопротивление потоку минимально, насос не тратит мощность впустую.
- Закрытие. Когда давление после клапана падает ниже обратной стороны, пружина разжимается и прижимает кольцо FKM к дугообразному седлу — магистраль заперта, гидроудар при повторном пуске исключён.
- Управление потоком. Клапаном управляет сама рабочая среда — без электроники и обслуживания в процессе работы.
Монтаж и установка
- Клапан устанавливайте строго по стрелке на корпусе: стрелка указывает направление потока воды.
- Оба торца FV-C имеют внутреннюю резьбу — клапан врезается в линию через два фитинга с наружной резьбой: например, сгон-«американка» с одной стороны, переходной ниппель с другой.
- Соблюдайте прямые участки: 6 Ду до клапана и 2 Ду после — турбулентный поток рядом с фитингами сокращает срок службы запорного элемента.
- Клапан не должен нести нагрузку от трубопровода в поперечном сечении — при необходимости предусмотрите опоры.
- Перед установкой промойте трубопровод от грязи, окалины и песка; проверьте свободный ход запорного элемента.
- Герметизируйте соединения лентой или нитью уплотнителя; монтаж выполняйте при отсутствии давления в системе.
- Установка возможна как в вертикальном, так и в горизонтальном положении — пружина гарантирует закрытие даже при горизонтальном монтаже.
- После запуска системы убедитесь в отсутствии протечек; оставьте доступ для обслуживания.
Эксплуатация и обслуживание
- Проводите осмотр клапана не реже одного раза в год — в зависимости от качества воды и условий эксплуатации.
- Замена клапана — только при отключённом насосном оборудовании, со снятым давлением и остывшим трубопроводом.
- Не используйте клапан в условиях, превышающих заявленные характеристики: давление выше 16 бар или температура выше +120 °C.
- Хранение — в закрытых помещениях при температуре от −50 до +50 °C и влажности не более 75% (ГОСТ 15150, группа 4).
Защищено патентной заявкой
На конструкцию узла подана заявка на полезную модель «Обратный клапан» (МПК F16K 15/06). Технический результат по формуле заявки — повышение надежности герметизации уплотнительного кольца в процессе его износа: дугообразный профиль седла, сужающийся в направлении впускного канала, обеспечивает плавное изменение рабочего положения кольца при износе и сохранение поджатия. Это не маркетинг — конструкция описана, проверена испытаниями и зарегистрирована в Роспатенте.
Гарантия и комплектация
Гарантия 3 года с даты продажи. Гарантийный талон не требует заполнения и печати торгующей организации: действует при наличии чека, в том числе электронного чека маркетплейса. Адреса сервисных центров — на сайте power-water.ru. Расчётный срок службы — 30 и более лет за счёт разборной конструкции.
В комплекте:
- клапан FV-C 1" в сборе;
- ремкомплект: 2 прокладки O-ring из FKM и 2 прокладки PTFE;
- индивидуальная коробка 4,5 × 4,5 × 8,5 см.
Применение
- абиссинские скважины — клапан ставится на заборной части колонны;
- системы отопления и горячего водоснабжения — клапан рассчитан на воду до +120 °C;
- насосные станции и автоматические системы водоснабжения дома;
- циркуляционные системы;
- обвязка поверхностных насосов — защита от обратного тока и гидроудара;
- скважинные и колодезные насосы (для прямого подключения к насосу с внутренней резьбой удобнее модель FV-D — с наружной резьбой со стороны насоса).
Почему покупать клапан стоит у разработчика
Мы не перекупаем чужие изделия. Клапан FV — собственная разработка Power Water: чертежи наши, конструкция запатентована, каждая партия принята лично нашими инженерами.
- Это не «клон с этикеткой». Дугообразное седло, удерживающий выступ проточки и двусторонние штоки — наши решения, которых нет у массовых латунных клапанов.
- Разборность = 30 лет ресурса. Клапан можно вскрыть и заменить уплотнения — вместо выброса цельнопаяной латунной «болванки». Ремкомплект уже в коробке.
- Цена от разработчика — без наценок дистрибьюторов, с доставкой через маркетплейсы со склада в день оформления.
- Бесплатная консультация инженера-разработчика: подскажем, где и как установить клапан в вашей системе.
- Гарантия 3 года — с талоном, действительным по электронному чеку маркетплейса.
Итог: FV-C 1" — обратный клапан полного запирания из нержавеющей стали AISI 304 с запатентованной дугообразной геометрией седла и двумя внутренними резьбами: открывается от перепада 0,01 кг/см², держит 16 бар при температуре от +1 до +120 °C, разбирается для замены уплотнений (ремкомплект в комплекте) и служит до 30 лет. Разработан, испытан и принят на производстве командой Power Water — от чертежа до скважины.
